防爆帶存儲氣體報警控制器主機
簡要描述:防爆等級:IICT6,3.5寸高清彩屏顯示,中英文操作界面可切換(默認中文界面)。 ●可連接各種氣體檢測儀、溫濕度變送器、壓力變送器、風速變送器、粉塵檢測儀等4-20mA信號。 ●單位可選:PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s ●4-20mA與RS485可同時輸入;數據輸出支持標準MODBUS協議選配:8路4-20mA輸出、以太網模塊、上位機電腦監控軟件、RS485/RS232轉換器、USB-RS232連接線(沒有串口的電腦需選配此項) ●氣體報警控制器具有數據記錄功能,標準大容量輸存儲,更大容量可訂制。 ●氣體報警控制器遠程傳輸功能,控制器可以把現場探頭的實時濃度通過有線(2000米以內)。
- 產品型號:JSA2000-EP
- 廠商性質:
- 更新時間:2024-09-06
- 訪 問 量:1025

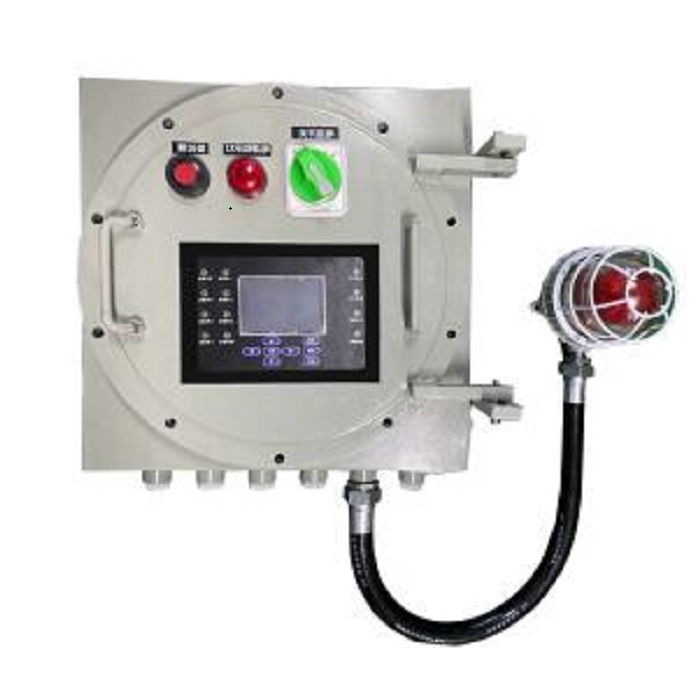

防爆帶存儲
氣體報警控制器JSA2000-EP
產品介紹
產品特點
●3.5寸高清彩屏顯示,中英文操作界面可切換(默認中文界面)。
●可連接各種氣體檢測儀、溫濕度變送器、壓力變送器、風速變送器、粉塵檢測儀等4-20mA信號。
●單位可選:PPM、LEL%、Vol%、mg/m3、ug/L、PPHM、℃、RH%、Pa、公斤、PSI、m/s
●4-20mA與RS485可同時輸入;數據輸出支持標準MODBUS協議選配:8路4-20mA輸出、以太網模塊、上位機電腦監控軟件、RS485/RS232轉換器、USB-RS232連接線(沒有串口的電腦需選配此項)
●模塊化結構設計,標準通道為1路(最多32路)4-20mA輸入信號,同時可接255路RS485輸入信號,更多通道輸入信號可訂做 ,控制器與控制器之間可以互相通訊。
●氣體報警控制器具有數據記錄功能,標準大容量輸存儲,更大容量可訂制。存儲時間間隔任意設置,記錄時間、濃度值、報警信息等,可設置記錄實時濃度或只記錄報警信息,默認設置為只記錄報警信息。支持本機查看所有記錄、選擇性查看記錄、刪除記錄。
●三種顯示模式可切換:每屏顯示6通道濃度、大字體循環顯示單通道的濃度、實時曲線,各通道之間自動循環或手動循環可切換,可設置是否顯示最大值、最小值、氣體名稱,可查看歷史記錄曲線圖。
●氣體報警控制器連電腦監控功能,可連接電腦通過上位機軟件24小時連續監控實時濃度,在電腦上自動存儲數據、電腦報警(需配音箱),或通過上位機軟件讀取某個探頭或全部探頭里存儲的記錄并進行數據分析,可顯示最大值、最小值、平均值、歷史曲線、實時曲線等功能,可以數據導出或打印
●氣體報警控制器遠程傳輸功能,控制器可以把現場探頭的實時濃度通過有線(2000米以內)。
選配以太網傳輸或無線傳輸功能(2公里、5公里、不限距離可選),通過2芯數據線(有線傳輸)、局域網、互聯網或無線傳輸網將數據上傳到監控中心、環保局、其他監控設備,然后再通過上位機軟件 進行數據顯示、存儲、分析,或使用通訊協議自定義讀取數據。
技術參數:
信號輸入:1~32路 4~20mA,同時RS485輸入,可接255個探頭
輸出信號:以太網、RS485(標準MODBUS協議)、4-20mA(4路、8路可選)
顯示范圍:數字 0~99999
分 辨 率:1、0.1、0.01、0.001可選
顯示精度:±0.1%FS
顯示方式:高清彩屏,六路同時顯示或大字體單通道循環顯示,超過六路自動或手動翻屏循環顯示
控制回路:標準為4路,1路公共輸出,可選8路、12路、16路控制輸出
報警方式:聲光報警,三級報警,每一回路可單獨設定高、低限報警值
輸出控制:標準為4組繼電器觸點輸出 (常開/常閉), 觸點容量3A ,32VDC或3A ,220VAC,一組公共報警輸出,觸點容量12A ,32VDC或7A ,240VAC
自動檢測:線路斷/短路檢測、探測器各種狀態,功能檢測等
工作溫度:-40℃~+70℃
相對濕度:0~95%RH,非凝露場合使用,防水濺和短時間雨淋,可訂制戶外完全防潮、防雨型
技術特性
(1)電源:AC220V(內置有AC220V轉24VDC開關電源)或備用電源:DC24V 5Ah(選配)
(2)功耗:小于 15W
(3)測量范圍:與連接的探測器同步
(4)安裝方式:壁掛式
(5)報警設定:依據在線檢測儀可自由設定,一路探頭可控制三組繼電器
(6)輸入信號;RS485/4-20mA
(7)報警方式:聲光報警
(8) 輸出信號:RS485、4-20mA輸出,其中4-20mA輸出為選配功能。本控制器一共設置了四組常規觸點(24VDC/3A、AC220V/1A)和一組公共觸點(24VDC/5A、AC220V/1A);可擴展為9組常開/常閉無源觸點輸出
(9)溫度:-20~70℃,濕度:0~95%RH
(10)防爆等級:IICT6
(11)執行標準:a、GB 3836.1—2010 《爆炸性氣體環境用電氣設備 通用要求》 b、 GB 3836.2—2010 《爆炸性氣體環境用電氣設備 隔爆型“d”》
(12)外形尺寸:400*400*375MM(L×H×W)
4.1 控制器的工作原理
報警控制器的CPU循環檢測探測器的工作狀態,當探測器監測到環境的氣體濃度超過報警設定值時控制器發出聲、光報警并根據設置輸出聯動控制信號。
4.2 控制器的結構
本產品采用壁掛式結構,先將掛墻結構件固定在墻上適當位置,連接好電源線、信號線、輸出控制線,再將控制器掛在結構件上。
(1)工作狀態指示燈:分為主電工作、備電工作,工作狀態。
主電工作燈:紅色,主電源工作時常亮;
備電工作燈:紅色,備電源工作時常亮;
工作狀態燈:綠/黃色,控制器正常工作時,綠色燈閃亮;控制器出現故障時黃色燈閃亮;
(2)濃度報警燈:紅色,當監控環境的氣體濃度超過報警設定值時紅色指示燈閃亮并伴隨有聲音報警;
(3)聯動狀態指示燈:從1號到4號共4個指示燈。在“繼電器輸出設置”功能中可指定某個探測器發生氣體濃度達到低濃或高濃報警時發出某個或多個聯動信號。
當某個聯動信號輸出時,其相應的指示燈常亮、聯動信號輸出,氣體濃度低于報警值時指示燈熄滅、聯動信號停止輸出。
(4)按鍵說明:顯示屏下方共8個按鍵,說明如下:
復位:控制器如果有歷史報警,“濃度報警”狀態燈會一直亮著,此時按“復位”可消除報警狀態
菜單/返回:按此鍵可進入菜單,當進入菜單后,按下此按鍵,可以返回上級菜單,連續按可退出主菜單
確認:當進入控制器菜單后,按下此按鍵,可以進行確認操作
消音:當控制器處于報警狀態時,蜂鳴器會一直響,按下此按鍵可以消音,再此按下可恢復聲音

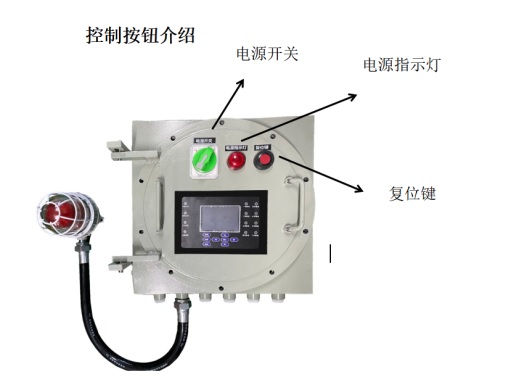

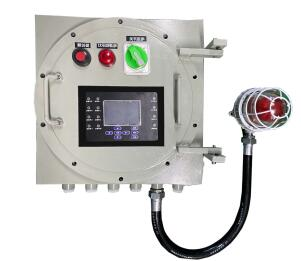

控制按鈕介紹
1. 電源開關:扭動按鈕控制儀器的開關,左邊(分)為關機,右邊(合)為開機。
2. 電源指示燈:電源指示燈用于表示控制器的電源狀態,亮燈代表儀器正常工作。
3. 復位鍵:清除歷史報警狀態和報警輸出,重新獲取新的報警信息

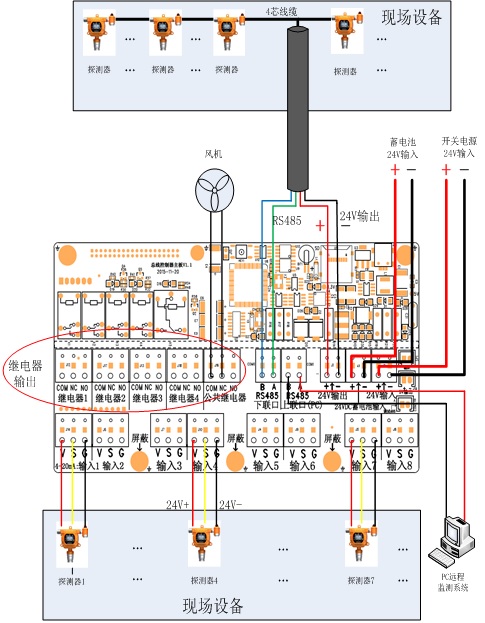

五、連接示意圖

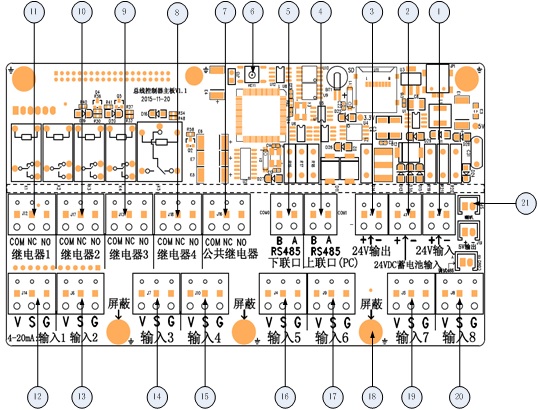

六、接線端子說明
